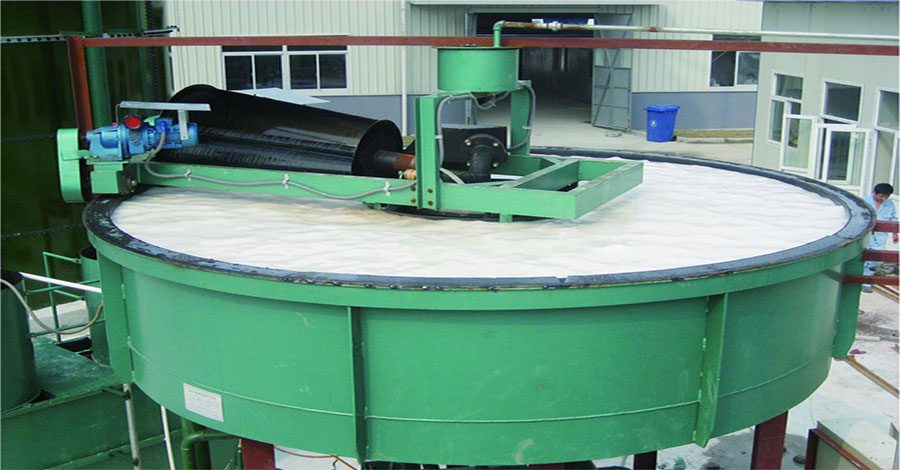

高效浅层气浮机 -产品图片

高效浅层气浮机-介绍

高效浅层气浮装置集凝聚、气浮、撇渣、沉淀、刮泥为一体。整体呈圆柱形，结构紧凑，池子较浅。装置主体由五大部分组成：池体、旋转布水结构、溶气释放机构、框架机构、集水机构等。进水口、出水口与浮渣排出口全部集中在池体中央区域内，布水机构、集水机构、溶气释放机构都与框架紧密连接在一起，围绕池体中心转动。本装置提供成套设备总成及控制系统，通过集中控制与分散控制相结合，以使设备达到最佳运行状态。

高效浅层气浮机-设备特点

• 1.有效水深较浅，为600-750mm；
• 2.池内水力停留时间短，5-10min；
• 3.净化量大，即表面负荷高；
• 4.占地面积小，单位负荷轻；
• 5.净化层度高，悬浮物去除率达95%以上。

高效浅层气浮机-工艺流程

原水经絮凝混合由池底中心管流入，水表面的浮渣用撇渣器收集起来，然后排入中央污泥槽，排至相匹配的污泥处理装置，沉于池底的污泥由刮泥板收集刮至排泥槽排出，清水经溢流板由中央积水机构收集排出。絮凝好的原水，指在原水中加入絮凝药剂PAC或PAM，经过有效絮凝反应，形成的原水。

高效浅层气浮机-工作原理

我公司开发的ZQQF型高效浅层池气浮装置，是一个先进的快速气浮系统，在传统理论的基础上，又成功地运用了“浅池理论”和“零速”原理，通过精心设计，集凝聚、气浮、撇渣、沉淀、刮泥为一体，是一种水质净化处理的高效设备。
ZQQF型气浮装置与传统气浮装置相比，其主要的不同之处如下：传统气浮装置，其进水、出水均为固定式，分离过程为动态。其最大的缺点是：分离反应是在水流不稳定状态下进行的，且相互干扰，给浮渣的上升分离造成了极为不利的影响。
为了达到良好的分离效果，必须给浮渣的上升留有充分的时间，水力停留时间一般为20-50min，有点甚至达1小时之多，导致了池子体积增大。
我公司自行设计研制的ZQQF型高效浅层气浮装置针对传统气浮设备的不足之处，把原水进口、净化水出口设计为移动式，分离构成为静态，以缩短原水中的气泡上浮时间，池子中水的流态基本上相对静止。原水中的悬浮物从池底浮到表面的速度快（可达40-100mm/min），水深只需600-750mm就可以，也就是说停留时间5-10min，原水达到净化要求。为了使进、出口能同步转动，该机设计成圆形。

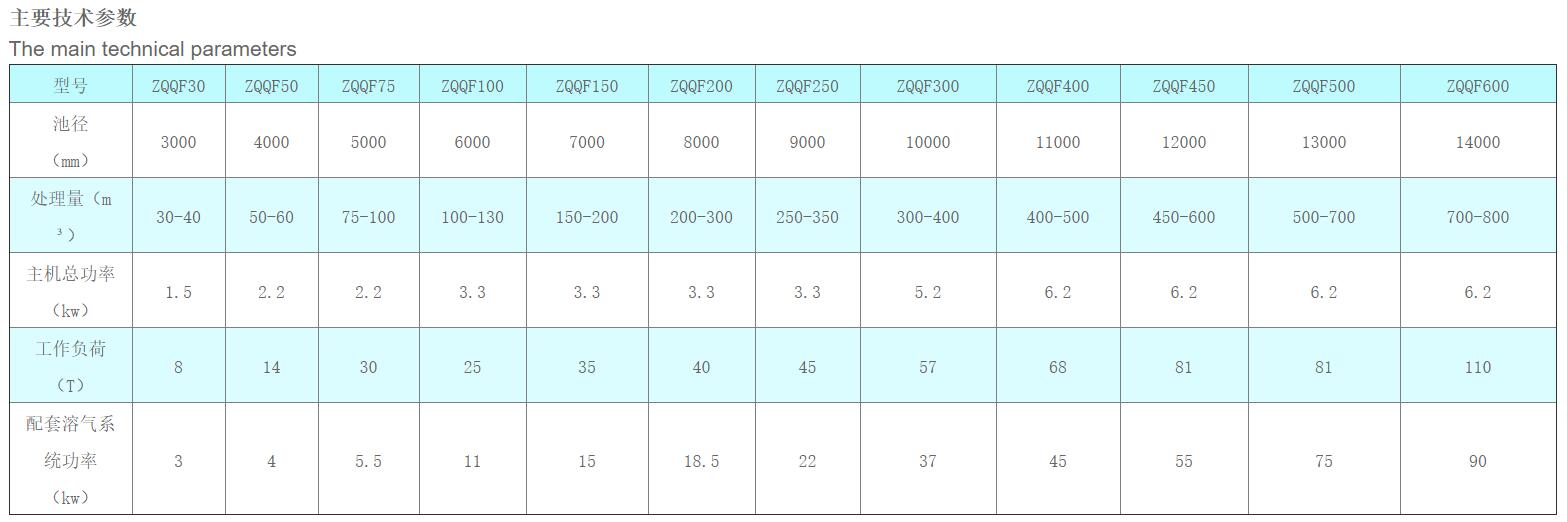

高效浅层气浮机-技术参数

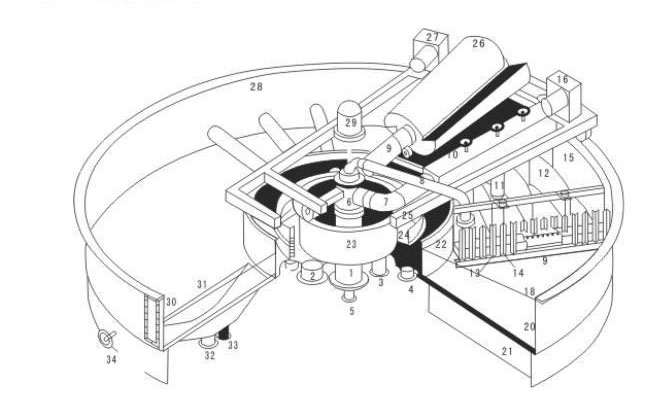

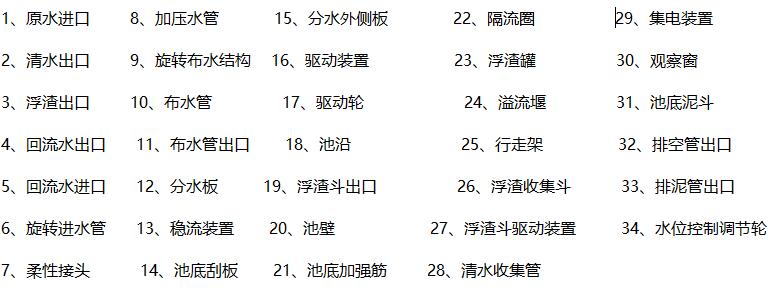

高效浅层气浮机-安装示意图
